XZZ416垂直分型無箱射壓造型線

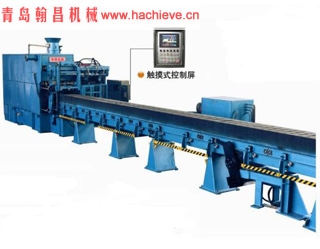

造型線主要構成：
XZZ416(XZZ415)垂直分型無箱射壓造型線由垂直分型無箱射壓造型機（主機）、平移式下芯機、同步夾持輸送機、皮帶冷卻輸送機、振動落砂機（或滾筒落砂機）、加砂機和電控、液壓、氣控系統組成。
造型線主要特點：
*采用微機控制等機電一體化技術和標準液壓及氣動控制器件，提高了主機的運行速度和準確性。
*人機對話界面，在界定的使用范圍內，可在計算機屏幕上調整，設定機器的各種技術參數。
*故障判斷屏，通過一系列的傳感元件和計算機系統診斷主機一般性故障并報警顯示等。
*在結構上便于調整和維護，在電氣控制上實現了故障顯示和識別以及故障排除方法提示。
*與國產同類造型線相比，在自動化控制及機電一體化水平、設備運轉可靠性、同步冷卻、型腔部件耐磨性、滿足合型同步輸送、機械下芯、膠帶冷卻、自動加砂等成套功能，標準化水平和可維護性方面具有明顯進步和優勢。
*垂直分型、無砂箱、高壓、高速、連續、全自動、液壓壓實砂型，適用于各行業有芯無芯中小鑄件大規模高效批量生產。
*鑄型規格在各種垂直分型造型線中，占有量比例比較大、適用范圍比較廣。
*生產率高，鑄件尺寸精度高、噪聲小、勞動強度低、組線簡單、輔機少、占地面積小、工藝和建設投資低、節約能源，是當前比較先進的濕型造型線之一。
造型線主要規格和技術參數：
|
砂型尺寸（寬*高*厚）mm |
600*480*120-330 |
|
生產率 mode/h |
240、300(型厚180mm) 220-280（機械下芯） |
|
射砂壓力 Mpa |
0.25-0.3 |
|
壓實比壓 Mpa |
0-2.0(連續可調)；推薦使用1.0-1.2；比較大（計算值）2.5 |
|
砂型平均厚度 |
>80 |
|
合型精度 mm |
0.1-0.14 |
|
機械下芯精度 mm |
≯0.2 |
|
型砂消耗量 t/h |
15-37 |
|
同步夾持輸送器長度 m |
12；18 |
|
比較大工作油壓 Mpa |
10 |
|
壓縮空氣壓力 Mpa |
0.55-0.65 |
|
壓縮空氣比較大消耗量 m3/min |
4*1.5 |
|
電機總功率 主機 |
37 |
|
KW 夾持輸送器 |
22.5 |
|
冷卻水流量 L/min |
75-100 |
|
主機外形（長*寬*高）mm |
5536*1292*3465 |
